產品概述：

　　YA系列圓振動篩是一種經典、通用且已標準化的篩分設備。該系列篩分機箱運動軌跡為圓，根據用途有輕型和重型之分，篩機篩面有單層和雙層兩種結構形式，可應用于選礦、建材、電力、輕工和化工各行業對各種顆粒狀和小塊狀散固體物料的干式分級。YA圓振動篩篩箱運動軌跡為圓，適用于煤、石灰石、碎石、砂礫、金屬或非金屬礦石及其他物料的篩分。機體采用框架式結構，利用普通電機外拖動振動器使篩體沿激振力方向作周期限性往復振動，物料在篩面上連續作圓運動，從而達到篩分目的。

工作原理：

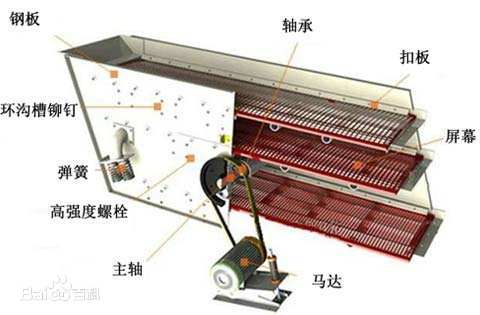

　　該系列圓振動篩主要由篩箱、篩網、振動器及減振彈簧等組成。振動器安裝在篩箱側板上，并由電動機通過三角皮帶帶動旋轉，產生離心慣性力，迫使篩箱振動。如用戶無特殊要求，YA和2YA型為紡織篩面，YAH型為沖孔篩面，各類篩面均能滿足篩分效率高、壽命長、不堵孔的要求。該系列篩機為座式安裝。篩面傾角的調整可通過改變彈簧支座位置高度來實現。電動機可安裝在篩框的左側，出可安裝在篩框的右側，如無特殊要求，制造廠按物料運動方向的右側安裝供貨。YA系列圓振動篩引進國外技術制造，具有篩分效率高、結構科學合理、整機強度和剛度高以及運行平穩、堅固耐用、噪音低、維修方便等特點。

　　根據用戶不同需求，該系列篩機可選配金屬絲編織網、棒條、鑄造、焊接、沖孔等多種形式的篩面，以滿足不同行業需求。

　　產品特點

　　1.環槽鉚釘聯接、結構先進，堅固耐用。

　　2.采用輪胎聯軸器，柔性連接，運轉平穩。

　　3.采篩子橫梁與篩箱采用高強度螺栓，結構簡單，維修方便快捷。

　　4.結構先進、采用塊偏心作為激振力，激振力強、電耗低、噪音小。

　　5.采用小振幅，高頻率，大傾角結構，使該機篩分效率高、處理棒。

　　6.振動器采用大游隙軸承，稀油潤滑、噪聲低、壽命長。另部件通用性強，維修方便。

　　7.多種篩分輔助配置，更多地理解客戶個性化的篩分需求，滿足不同行業的需求，達到篩分目的。

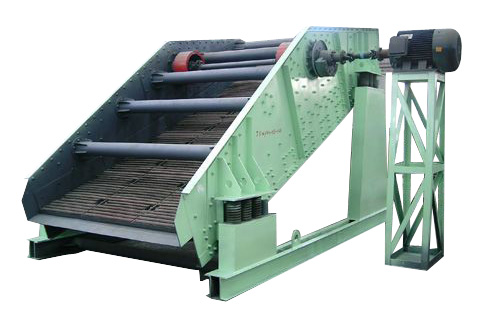

　　YA系列圓振動篩產品外形示意圖:

　　YA系列圓振動篩的主要技術參數:

　　YA型圓振動篩的安裝與調試:

　　a、安裝前應參照安裝圖制作混凝土基礎，預埋地腳螺栓或預埋鋼板平面度誤差≤3mm。

　　b、安裝完畢，檢查調整各級彈簧，使各支撐位置受力均勻，電動機軸線應低于振動器軸線3-5mm，對稱點支撐彈簧應水平等高(誤差≤3mm)。

　　c、篩機各部位應牢固連接，所有螺栓開機前應緊固一次。

　　d、調試振動器的偏心塊夾角，可以調整激振力，從而調整篩機振幅。

　　e、與其他障礙物間的距離不小于100mm。

　　YA型圓振動篩的使用與維護:

　　a、篩機啟動前，應檢查各緊固件螺栓有無松動，如有松動應重新緊固一次。

　　b、篩機空載運行時間為4-6小時，要求篩體平穩，無橫擺及異常聲音，激振器軸承溫度≤75oC。

　　c、空轉運行后，應將各部位螺栓重新緊固一次。

　　d、正常運轉后，定期檢查各緊固件螺栓緊固情況。

　　e、經常檢查易損件，對已損壞或失去彈性的減振彈簧要及時更換。

　　篩網發生松裂或磨損，應及時緊固或更換。

　　振源的調整、使用和維護，請參照振源使用說明書。(振動電機使用3個月后加油一次，激振器每月加油一次，半年一小修，一年一大修)。

　　f、停車前應先停止給料，待篩面物料走完后再停車。

　　YA系列圓振動篩選用須知：

　　1、圓振動篩篩機分單層和雙層，并有輕型和重型之分。

　　2、篩網結構有編織闖、沖孔篩板。如果選用鐵簽式篩板可按要求設計。

　　3、雙層篩上層篩面選定的篩孔尺寸超過技術性能及參數中規定的篩孔尺寸時，應按要求設計。

　　4、電動機可安裝在左側或右側，無特殊要求按安裝圖安裝、供貸。

　　5、給科箱為選擇件，用戶如有要求，可供給料箱。

　　6、在選用時如有改變篩面傾角的要求，可另行設計。

　　7、基礎螺拴由用戶自備。
